Servo hidravlični stroj za pihanje: kako oceniti pogonski sistem pred nakupom

Začnite s tem, kaj servo sistem dejansko nadzoruje

V servo-hidravličnem sistemu električni pogon in motor krmilita črpalko, ki dovaja hidravlično moč. Hidravlično vezje stroja nato to moč razdeli na ustrezne aktuatorje. Vprašajte, katero spremenljivko regulira krmilna zanka: dovodni tlak, ukazani pretok, položaj osi ali kombinacijo. To so različne nadzorne naloge, tudi če jih citat vse imenuje "servo krmiljenje".

Bosch Rexroth ga opisujeSytronix pogoni s spremenljivo hitrostjokot kombinacije motor-črpalka, ki ustrezajo povpraševanju po priključnem bremenu in zmanjšujejo povpraševanje med fazami mirovanja. To določa načelo delovanja. Ne določa, katere Rexrothove komponente, senzorje ali programsko opremo uporablja določena zgradba Kinggla ali kakšne prihranke bo ta zgradba dosegla.

Prvi nabavni dokument naj bo torej osni plan. Navedite odpiranje in zapiranje kalupa, premikanje vozička, gibanje pihalnega zatiča, odstranitev in morebitno gibanje praznjenja akumulatorja, ki velja. Poleg vsakega giba zabeležite njegov aktuator in način krmiljenja. Če si dve gibi delita eno hidravlično napajanje, naj bo to razmerje vidno. Če ekstruzijo krmili ločen pogon, naj bo ločen od hidravličnega paketa.

Nadzor dobave ni enak nadzoru del

Tlačno krmiljena črpalka lahko podpira ponovljivo gibanje, vendar vrednost tlaka ne dokazuje, da je jeklenka dosegla svoj ukazani položaj. Podobno kodirnik na motorju črpalke opisuje gibanje tega motorja. Ne meri samodejno položaja plošče, vzporednosti kalupa ali debeline stene končnega izdelka. Ponudba mora identificirati povratne informacije, uporabljene za vsako obljubljeno funkcijo.

KingglovaStran izdelka KGB2Lnavaja zasnovo hidravličnega diferenciala, servo motor oljne črpalke in Mitsubishi PLC. Te postavke opisujejo različne dele stroja. PLC je krmilnik zaporedja in ne dokaz popolnoma električnega gibanja. Za širši pregled procesa jevodnik stroja za pihanjepojasnjuje, kje se ujemajo ekstrudiranje, vpenjanje in pihanje.

Uporabna servo specifikacija poimenuje nadzorovano funkcijo in dokaze, ki jo potrjujejo. Samo blagovna znamka sestavnega dela ali oznaka motorja ni merilo za sprejem.

Preberite objavljene številke, ne da bi mešali njihov pomen

Kingglovi stroji za steklenice in akumulatorje zagotavljajo uporabne primere servohidravlične opreme v različnih velikostih. Spodnje slike izvirajo iz povezanih strani modelov. To so objavljene reference konfiguracije, ne meritve iz enega skupnega proizvodnega preskusa. Morali bi voditi inženirsko razpravo, namesto da teh strojev uvrščajo drug proti drugemu.

Viri: tri povezane tabele specifikacij Kinggle. Strani označujejo vrednosti L/min "prostornina servo črpalke"; L/min je enota za pretok, za razliko od premika na vrtljaj. Potrdite dejansko prostornino črpalke, območje hitrosti in nazivne pogoje delovanja v izbrani gradbeni dokumentaciji.

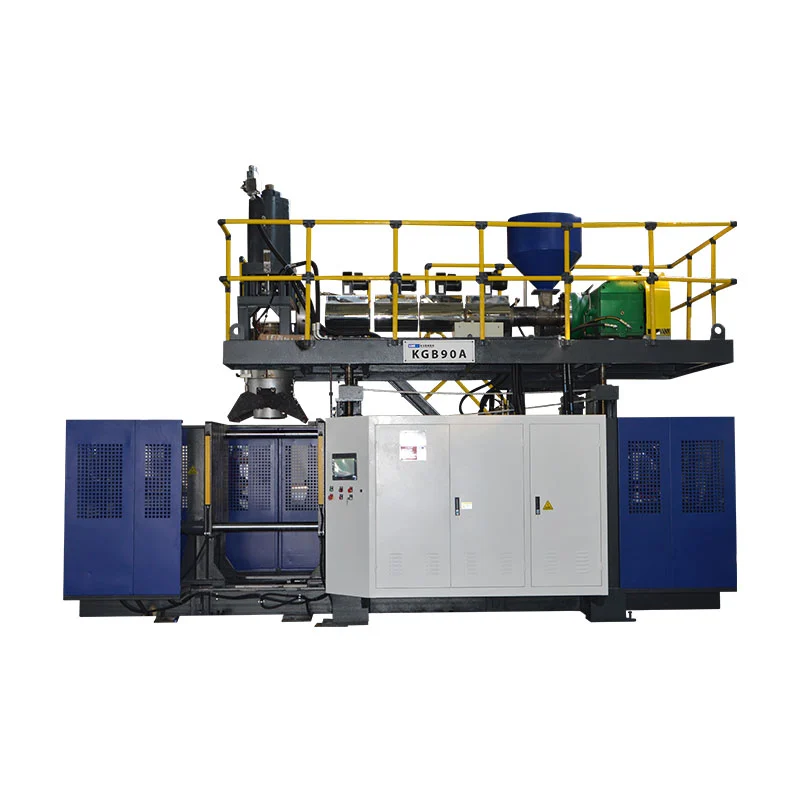

KGB2L ima sistem za premikanje kalupov z eno postajo. Na straneh KGB90A in KGB100B so opisani stroji z akumulatorsko glavo z zaklepom kalupa z oljnim cilindrom in hidravličnimi servo sistemi. Njihove velikosti posod in zahteve glede vpenjanja se bistveno razlikujejo. Motor črpalke s 25 kW na KGB100B torej ni dokaz, da je manj učinkovit kot motor z 11 kW na KGB2L.

Ločite tudi motor črpalke od motorja ekstruderja. TheMiza KGB100Bnavaja motor ekstruderja s 55 kW poleg svojega 25 kW servo motorja oljne črpalke. Te ocene pripadajo različnim obremenitvam. Nobena številka ne predstavlja električne energije, porabljene med proizvodnjo določene sprejete posode.

Posebno pozornost si zaslužita dve kataloški nalepki

Stran KGB2L navaja 600 PC/HR pod "Izhod (suhi cikel)." To obravnavajte kot referenco suhega cikla in ne kot obljubo 600 sprejetih steklenic na uro. Proizvodnja je odvisna od dejanske steklenice, kalupa, smole, hlajenja in zaključnega zaporedja. Hitro prazno gibanje ne more doseči teh rezultatov.

Na isti strani je navedena "Povprečna poraba energije" od 12 do 18 kW. Te enote opisujejo moč in ne energije, ki se je nabrala skozi čas. Ne pretvarjajte obsega v kWh na steklenico brez ujemajočega se merilnega okna in števila sprejemljivih izdelkov. Kingglovavodnik za porabo energijeto meritev pojasnjuje ločeno.

Tlak in pretok morata delovati skupaj skozi zahtevano zaporedje

Vrednost glavnega pretoka črpalke kupcu ne pove, koliko pretoka je še na voljo pri zahtevanem tlaku. Moč motorja, značilnosti črpalke, stanje olja in izgube v tokokrogu omejujejo to delovno točko. Preglejte ovojnico tlaka in pretoka za dejanski delovni cikel, vključno s časom, porabljenim za vsako stanje. Seznam ločenih najvišjih vrednosti ni dovolj.

Parkerjev katalog črpalk T6daje izbirno rutino, ki preverja premik, hitrost, puščanje, razpoložljivi pretok in izgubo moči. Njegova delujoča metoda razlikuje teoretični pretok od efektivnega pretoka in dodaja izgube k teoretični zahtevi po moči. Metoda je tukaj uporabna; njegove posebne vrednosti črpalke se ne smejo prenašati na stroj Kinggle.

Kratek izračun razkrije manjkajoče informacije

Idealna hidravlična moč, povezana z razliko tlaka in dostavljenim pretokom, je:

Za ilustrativno delovno točko 100 barov in 60 L/min je idealna hidravlična moč 10 kW. Pri 200 barih z enakim pretokom je 20 kW. To so konstruirani primeri, ne delovni tlaki Kinggle ali rezultati testov. Dejanski vložek pogona mora pokriti tudi ustrezne izgube; električnega razreda ni mogoče obravnavati kot idealno hidravlično moč.

Izračun pojasnjuje, zakaj motor črpalke 11 kW in kataloška vrednost 80 L/min ne dokazujeta, da črpalka zagotavlja 80 L/min pri vsakem tlaku. Dobavitelj mora pokazati pogoje delovanja, ki se lahko pojavijo skupaj. Vprašajte za stalne in občasne omejitve, dovoljeno območje hitrosti, obnašanje pri omejevanju moči in posledice doseganja omejitve.

Preglejte prekrivajoče se premike, preden povečate velikost črpalke

Če se gibanje vozička in druga hidravlična os prekrivata, se lahko njuna skupna zahteva razlikuje od posamezne zahteve. Vezje lahko da prednost osi, začasno zmanjša hitrost ali loči dovode. Prosite dobavitelja, da razloži izbrano strategijo in jo prikaže v določenem zaporedju. Ne domnevajte, da vsako navedeno gibanje hkrati doseže svojo največjo hitrost.

Vpenjalna sila zahteva ločen pregled kalupa in vpenjalnega mehanizma. Odčitek tlaka črpalke ni neposredna meritev uporabne sile na orodju niti dokaz vzporednosti plošče. Primerjajte naročeno debelino kalupa, hod odpiranja, montažno razporeditev in zahteve za odklepanje z odobreno konfiguracijo vpenjanja.

Še naprej izpihujte zrak iz tega izračuna. Vrednost 0,8 MPa strani KGB100B je označena z udarnim tlakom. To ni nazivni tlak hidravličnega sistema. Kingglovavodnik po uporabnih zahtevahloči električno oskrbo, stisnjen zrak in hladilno vodo, tako da je te sisteme mogoče pregledati pod lastnimi pogoji.

Sledite ciklu, namesto da bi ocenili eno impresivno gibanje

Kratka predstavitev lahko poskrbi, da je stroj videti odziven, hkrati pa prikrije, kje je izgubljen proizvodni čas. Zabeležite dejansko zaporedje od pripravljenosti parison do naslednjega sprejetega dela. Vključite dovoljenja, ki omogočajo začetek vsakega gibanja. Hidravlična os, ki čaka na robota ali stanje hlajenja, je morda že dovolj hitra; pospeševanje ne bi skrajšalo celotnega cikla.

Med hitrim potovanjem opazujte, ali gibanje gladko doseže programirani položaj in se pred dotikom upočasni. Med zaklepanjem kalupa preverite nastanek tlaka in dejansko stanje sponke. Med zadrževanjem ali hlajenjem preverite, katere hidravlične obremenitve ostajajo aktivne in kako se dovod odziva. Pri odpiranju in odvzemu bodite pozorni na motnje, zakasnjena dovoljenja ali ponavljajoče se popravke.

Skupaj beležite čas gibanja in kakovostne rezultate. Krajši čas zapiranja kalupa ima malo nakupne vrednosti, če povzroča nestabilno odščipnjenje ali prisili v kasnejšo prilagoditev. Prav tako tiha pogonska enota ni dovolj, če se gibanje upočasni, ko olje doseže normalno delovno stanje. Preizkus mora povezati gibanje z delom, ki mu sledi.

Naj parison control ostane na lastni diagnostični poti

Servo hidravlični ekstruzijski stroj za pihanje ima lahko ločen sistem za nadzor debeline stene. Kingglova stran KGB100B navaja regulator debeline MOOG 100. To ne pomeni, da sta krmiljenje hitrosti črpalke in programiranje vrzeli med seboj zamenljiva. Obravnavajo različne dele procesa in test mora ohraniti oba niza nastavitev.

Če se porazdelitev stene premika od cikla do cikla, primerjajte ukaz parison in razpoložljive povratne informacije s stabilnostjo iztiskanja, doslednostjo in časom. Če ena stran ostane tanka, preverite centriranje in poravnavo, preden povečate polni profil. Kingglovaprogramski vodnik parisonpojasnjuje, zakaj urejanje programske opreme ne more zanesljivo popraviti mehanske ali procesne napake.

Praktična prioriteta nakupa je ponovljivo zaporedje, ki proizvaja sprejemljive dele. Najvišja hitrost osi spada pod ta cilj. Zahtevajte zapise o dogodkih, ki razkrivajo, katera stopnja se je spremenila, ko se je izhod ali kakovost spremenila, namesto sprejemanja ene same skupne številke cikla brez razčlenitve.

Primerjajte hidravlične, servo-hidravlične in električne pogone po aplikaciji

Oznake pogona so uporabne šele, ko je arhitektura gibanja jasna. "Hidravlični" opisuje, kako moč doseže aktuator. "Servo-hidravlični" doda opis krmiljenja, pogosto pri paketu motorne črpalke. "Popolnoma električni" mora označevati električno proženje za navedene premike stroja. Stroj lahko združuje tudi različne vrste pogonov, zato je razpored osi bolj informativen kot ena nalepka.

Dokumentacija proizvajalca prikazuje, zakaj je to razlikovanje pomembno. Bosch Rexrothopis hidravličnega pogona s spremenljivo hitrostjopojasnjuje delovanje motorne črpalke glede na potrebe. V nasprotju s temBekumov opis električnega strojaizrecno označuje električno vpenjanje, dvig ekstrudorja in odvzem. Slednje je primer definicije, ne pa priporočilo za zamenjavo Kingglovih hidravličnih modelov ali dokaz o Kingglovi električni ponudbi.

Ne domnevajte, da običajni hidravlični paket deluje pri polni obremenitvi skozi vsako pavzo. Preveriti je treba njegovo črpalko in naprave za razkladanje. Prav tako ne domnevajte, da servo paket odpravlja hlajenje, nego olja ali vsako hidravlično izgubo. Bosch Rexroth opisuje zmanjšan vnos toplote in potrebe po hlajenju za svoje sisteme s spremenljivo hitrostjo, vendar to ni trditev, da celotna proizvodna celica ne potrebuje hlajenja.

Za nabavo izberite ožji stroj, ki ustreza kalupu in zahtevani sili, dokonča zaporedje in ga je mogoče vzdrževati lokalno. Nato primerjajte izmerjene rezultate na osnovi istega izdelka. Če higienska pravila prepovedujejo uporabo hidravličnega olja v bližini izdelka, izrecno določite prepovedano območje in dovoljene ureditve. Če je dostop do servisa otežen, preglejte poti zamenjave komponent, preden izberete paket.

Arhitektura pogona si zasluži svoje mesto s prilagajanjem izdelka in dokumentiranimi rezultati. Izbira najnovejše oznake pred definiranjem dela povzroči drago primerjavo brez zanesljive podlage za odločitev.

Naj sprejemni test odgovori na vprašanje o nakupu

S servohidravličnim sprejemnim preskusom bi bilo treba ugotoviti, ali naročeni paket dokonča zahtevano proizvodno zaporedje pod določenimi pogoji. Pred začetkom se strinjate z risbo izdelka, revizijo kalupa, razredom smole in preskusi sprejetih delov. Ugotovite dejansko zgradbo stroja in revizijo programske opreme. Če preskusni izdelek zamenjate na sredini, lahko navidezno boljših rezultatov energije ali cikla ni mogoče primerjati.

Uporabite ločene zapise za obnašanje hidravličnega pogona in skupno energijo stroja. Pomožni števec na pogon črpalke lahko pomaga razložiti, kje hidravlični paket uporablja elektriko. Merilnik vhodnega stroja lahko zajame tudi ekstruzijo, grelnike in nameščene pomožne naprave. Nobeden ne zajame nujno kompresorja ali hladilnika. Zabeležite mejo zraven rezultata, namesto da vsak odčitek opisujete kot "porabo stroja".

EUROMAP 46.2, različica 1.0, določa merjenje energije, povezano z izdelkom, za stroj za ekstruzijsko pihanje z danim kalupom in zahtevami izdelka, ki jih določi stranka. Zahteva stabilno samodejno delovanje, pogoje v sodu in temperaturo olja pred merjenjem. Njeni merilni pogoji vključujejo vsaj 10 minut in najmanj 15 ciklov. To so zahteve za merjenje energije in ne popoln preskus zanesljivosti ali sprejemljivosti pošiljke.

Uporabite pogoje, opredeljene v priporočilu, kadar je ta metoda del pogodbe o nakupu. Dodajte ločen potek in načrt vzorčenja, ki ustreza proizvodu in proizvodnemu tveganju. Zahteva po daljši vzdržljivosti zahteva lastno dogovorjeno trajanje, politiko postankov, preglede in obravnavo odstopanj; to ne bi smelo biti implicirano samo z energetskim testom.

1. Zamrznite preskusno konfiguracijo, identiteto izdelka, pripomočke in omejitve kakovosti.
2. Stabilizirajte stroj v skladu z dogovorjeno metodo in navodili za uporabo.
3. Posnemite običajno proizvodno zaporedje, vključno s prekrivajočimi se gibi in premori.
4. Izmerite električno energijo in sprejemljivo moč v istem definiranem oknu.
5. Preglejte vzorce glede na dogovorjene dimenzije, lokacijo sten in funkcionalne preskuse.
6. Reproducirajte dovoljene pogoje zaustavitve in ponovnega zagona ter zabeležite vedenje obnove.
7. Zaprite odstopanja s podpornimi rezultati in shranite odobrene nastavitve.

Energija na sprejeti del se meri v kWh, deljeno s sprejetimi deli iz istega okna. Če je poskus samo za mejo stroja, ustrezno poimenujte metriko. Tega nabavnega merila ne smemo zamenjevati z imenovalcem mase izdelkov EUROMAP in ne sme prikriti zavrnjenih izdelkov s štetjem vsakega oblikovanega predmeta kot sprejetega rezultata.

Kingglovavodnik za tovarniški sprejemni testkaže, zakaj je goli "opravljen" rezultat šibek dokaz. Uporabite to logiko za pogonski paket: navedite, kaj je bilo opaženo, pod katerim pogojem, glede na katero omejitev in kaj se je zgodilo, ko se je zaporedje spremenilo.

Servisiran sistem loči hidravlične napake od procesnih napak

Izberite paket, ki vzdrževanju omogoča, da prepozna težavo, preden prilagodi nastavitve. Servo alarm, nihanje tlaka in tanka stena steklenice so različna opažanja. Lahko sta povezani, vendar lahko obravnavanje kot enega "hidravličnega problema" povzroči nepotrebne spremembe. Začnite z zabeleženim dogodkom in ga primerjajte z zadnjim odobrenim izhodiščem proizvodnje.

Ti pregledi organizirajo preiskavo; ne nadomeščajo dobaviteljevega postopka ugotavljanja napak. Fizični pregledi, električne meritve in hidravlične nastavitve zahtevajo pooblaščeno osebje. V strojnih navodilih bi moralo biti navedeno, kako izolirati električno, hidravlično in pnevmatsko energijo ter ravnati z zadržanimi obremenitvami. Samo zaustavitev motorja še ne pomeni, da je hidravlični tokokrog varen za odpiranje.

Smernice OSHA za nevarno energijoidentificira hidravlično in pnevmatsko energijo poleg električnih in mehanskih nevarnosti. Uporabite veljavne lokalne zahteve in postopek izolacije, značilen za stroj. Nikoli ne obidite zapore ali zrahljajte povezave pod napetostjo, da bi raziskali težavo s tlakom.

Pred pošiljanjem preverite servisni paket

Zahtevajte indeksirano hidravlično vezje, električne risbe, številke delov komponent, odobrene specifikacije olja in filtra, navodila za vzdrževanje in dokumentirano varnostno kopijo nastavitev. Kupec mora vedeti, kako zamenjati pogon ali krmilnik, ne da bi izgubil odobreno konfiguracijo. Dogovorite se, kdo lahko dostopa do zaščitenih parametrov in kako bo spremenjena nastavitev zabeležena in razveljavljena.

Preverite dostop do omare in ureditev hlajenja glede na okolje naprave. Preverite, ali lahko vzdrževanje doseže servisne točke, ne da bi odstranili nepovezano opremo ali vstopili v nevarno območje. Razpoložljivost rezervnih delov si zasluži konkretno razpravo o identifikatorjih in dogovorih o dobavi, ne pa obljube, da znane blagovne znamke komponent odpravijo izpade.

Uporabna predaja vključuje sprejeto osnovno linijo, seznam alarmov in dokaze, potrebne za diagnozo na daljavo. To omogoča tovarni, da poroča o prepoznavnem stanju, namesto da pošlje videoposnetek nepojasnjenega postanka.

Pogonski sistem vključite v specifikacijo nakupa

Ponudba mora pogonski paket povezati z odobrenim izdelkom in proizvodnim ciljem. Začnite z risbo dela, končno težo, zahtevami za stene, razredom smole, razporeditvijo orodja in načrtovanimi premiki. Nato določite premike in pogoje delovanja, ki jih mora opraviti stroj. To daje dobavitelju dolžnost reševanja, namesto zahteve po določeni velikosti motorja.

Za majhno steklenico,KGB2Lzagotavlja objavljeno izhodišče majhne zmogljivosti. Za večje industrijske izdelke jeKGB90AinKGB100Bnavedite reference akumulatorskih strojev. Med njimi izberite na podlagi celotnega orodja in procesnih zahtev, ne samo z nominalno prostornino posode.

Razpored pogona mora vsebovati razporeditev hidravličnega napajanja, identiteto črpalke in motorja, nadzorovane spremenljivke, zahtevane povratne informacije in dovoljeno delovno ovojnico. Priložite dogovorjeno zaporedje in ugotovite, katera dejanja se lahko prekrivajo. Vključite hlajenje olja in pogoje obrata, ker mora oprema delovati v prevzemni tovarni, ne le v dobaviteljevem testnem območju.

• Določite sprejemljivo proizvodnjo izdelka ločeno od učinkovitosti suhega cikla.
• Določite energijsko mejo in dogovorjeno merilno metodo.
• Navedite, kako bodo zabeleženi dogodki cikla, odstopanja in identiteta vzorca.
• Prepoznajte risbe, varnostne kopije programske opreme in vzdrževalne datoteke, dobavljene ob predaji.
• Dogovorite se o dovoljenih scenarijih ponovnega zagona in potrebnih dokazih za njihovo sprejetje.

Učinkovitost in komercialni pogoji naj bodo jasni. Če je zmanjšanje porabe energije pogoj za nakup, določite izhodišče za primerjavo in preskusni izdelek. Če je zajamčen rezultat pomemben, navedite merila sprejetega dela in preskusne pogoje. Splošna obljuba hitrega odziva ne more rešiti spora o počasni proizvodni liniji.

Najmočnejši predlog bo razložil, zakaj izbrani paket tlaka in pretoka ustreza kalupu in zaporedju, kako bo preskus dokazal to izbiro in kako lahko tovarna prejemnica ohrani rezultat. Kupite to inženirsko opremo. Servo nalepka je šele začetek ocenjevanja.
