Stroj lahko prispe pravočasno in kljub temu zamudi datum proizvodnje, če transformator, kompresor, hladilni sistem, temelj, načrt dviganja ali servisna dovoljenja niso pripravljeni. Načrtovanje pripomočkov bi se moralo začeti pred naročilom in ne ob začetku namestitve.
Objavljene specifikacije so izhodišče in ne načrt obrata
Strani s stroji kupcem pomagajo pri primerjavi obsega, vendar se povpraševanje po končni uporabnosti spremeni z izbranim ekstruderjem, rezalno glavo, številom plasti, hidravličnim paketom, robotom, kalupom, hladilnim krogotokom, testerjem puščanja, obrezovanjem, tekočim trakom, mlinčkom, podajalnikom materiala in lokalno električno konfiguracijo.
Naslednji primeri izvirajo iz trenutnih strani izdelkov Kinggle. Kažejo, zakaj bi morala tovarna prilagoditi pripomočke glede na dejansko konfiguracijo, namesto splošnega dodatka za "stroj za pihanje".
| Objavljen primer modela | Povprečna poraba energije | Pihajte zrak | Hladilna voda |
|---|---|---|---|
| KGH30D 30 L stroj z dvema postajama | 70–80 kW | 0,6 MPa; 1,8 m³/min | 0,2–0,3 MPa; 180 L/min |
| Akumulatorski stroj KGB90AP 60 L | 35–45 kW | 0,8 MPa; 1 m³/min | 0,3 MPa; 90 L/min |

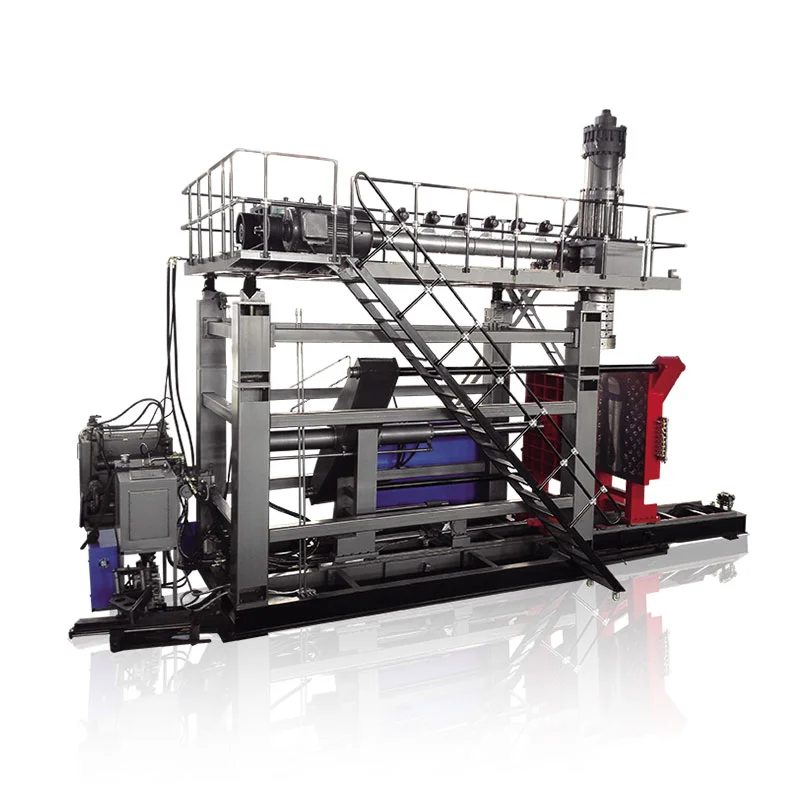

| Stroj KGS1000L-IBC | 110–150 kW | 0,8 MPa; 2 m³/min | 0,3 MPa; 120 L/min |
Električna energija: ločeno priključno breme od obratovalne potrebe
Inštalirana obremenitev vključuje motorje ekstruderjev, motorje hidravličnih črpalk, grelnike cevi in matrice, hladilne ventilatorje, krmilno moč, nadzor debeline stene, robote in nameščene pomožne naprave. Vsaka obremenitev ne teče s polno močjo v istem trenutku, vendar mora distribucijski sistem naprave še vedno podpirati pogoje za zagon, ogrevanje in največje delovne pogoje.
Potrdite s Kingglo
- Napajalna napetost, faza in frekvenca
- Skupna instalirana moč in nazivna vrednost glavnega odklopa
- Obremenitve motorja in grelnika
- Zaščitna ozemljitev
- Hlajenje ohišja in okoljske omejitve
- Zahteve za stabilnost napetosti
Potrdite v tovarni
- Rezervna zmogljivost transformatorja
- Trasa kabla in padec napetosti
- Koordinacija odklopnika in lokalna koda
- Izolacijska točka, ki jo je mogoče zakleniti
- Združljivost generatorja, če je primerno
- Moč za hladilnike, kompresorje in pomožne naprave
Načrtujte ločeno merjenje, če želite zanesljive podatke o stroških izdelkov. Celolinijski števec daje bolj uporaben rezultat kot ocena na imenskih tablicah, ker vključuje obremenitve kompresorja, hladilnika, mlinčka, tekočega traku in nadaljnjih obremenitev.
Stisnjen zrak: sam tlak ne določa zmogljivosti
Pihanje potrebuje pritisk in pretok v stroju, medtem ko drugi uporabniki v obratu delujejo. Kompresor lahko doseže zahtevani tlak pri majhnih zahtevah, vendar še vedno dovoli, da se tlak zruši, ko piha več strojev hkrati.
Načrtujte celotno pot: kompresor, naknadni hladilnik, sušilnik, sprejemnik, glavni zbiralnik, kapljice, filtre, regulatorje, premer cevi ali priključek stroja. Vključite izgubo tlaka in sočasno povpraševanje. Pomembna je tudi kakovost zraka; voda in olje, ki se prenašata v ventile in tokokroge izdelek-zrak, lahko povzročita težave pri vzdrževanju in izdelku.
Namestite merilnik tlaka blizu vstopne odprtine stroja. Ko se pojavi okvara ali alarm, lahko ekipa primerja tlak v stroju s tlakom v kompresorski sobi, namesto da domneva, da je nastavljena točka kompresorja dosegla opremo.
Hladilna voda: navedite temperaturo, pretok, tlak in kakovost
Naveden pretok vode ne pove, ali lahko hladilni sistem odvaja toploto. Inženirski izračun zahteva tudi temperaturo dovoda, temperaturo povratka, pogoje okolja, kakovost vode, kroženje kalupa, hladilnik olja, hlajenje dovodnega grla in toplotno obremenitev pomožne opreme.
Odločite se, ali je treba ločiti vodni tokokrog kalupa, hlajenje hidravličnega olja in druge tokokroge. Uporabite razdelilnike in instrumente, ki vzdrževalcem omogočajo izolacijo in preverjanje posameznih tokokrogov. Zagotovite cedila, obdelavo vode in dostop za čiščenje, ki ustreza lokalnemu vodnemu viru.
Nestabilno hlajenje je lahko videti kot težava s strojem ali receptom: čas cikla se premika, deli se deformirajo po izmetu, spremenijo se dimenzije, temperatura olja se dvigne, operaterji pa to kompenzirajo z daljšim hlajenjem. Zabeležite vstopno in povratno temperaturo ter tlak med prevzemom, da ima tovarna izhodišče.
Postavitev tovarne: načrt za delovanje, vzdrževanje in pretok materiala
Splošno ureditveno risbo je treba postaviti znotraj večjega načrta proizvodne celice. Označite stroj, pot menjave kalupa, vrata električnih omaric, hidravlične servisne točke, pot odstranjevanja ekstruderja, dostop do rezalne glave, položaj operaterja, varovanje, ploščadi, stopnice in območje dviganja.
Nato dodajte material in tok izdelka. Smola lahko gre skozi skladiščenje, transport, sušenje ali mešanje, preden doseže lijak. Končane dele bo morda treba odstraniti, obrezati, preskusiti tesnjenje, tehtati, označiti, pregledati, pakirati in vrniti v ostanke. Kingglovaknjižnica aplikacijprikazuje, kako zelo se lahko razlikujejo velikost delov in potrebe po ravnanju.
Preprečite promet viličarjev v bližini krmilnih omaric, cevi in postaj operaterja. Zagotovite neovirano pot za kalupe, glavne komponente in dostop v sili. Pred odpremo preverite širino vrat, zmogljivost strehe ali žerjava, višino doka in transportno pot od točke razkladanja do temeljev.
Kontrolni seznam pred namestitvijo za kupca in dobavitelja
| Območje | Informacije za zamrznitev | Dokazi pred odpremo |
|---|---|---|
| Konfiguracija stroja | Model, plasti, izrezovalna glava, kalup, robot in pomožna sredstva | Podpisana tehnična specifikacija |
| Električni | Napetost, frekvenca, inštalirana obremenitev, glavna zaščita, priključna točka | Električna risba in razpored kablov |
| zrak | Tlak, največji pretok, kakovost, velikost cevi in povezava | Pregled uporabniškega lista in zmogljivosti naprave |
| voda | Pretok, tlak, temperatura dovoda, kakovost in razdelitev tokokroga | Shema hlajenja in izračun hladilnika/stolpa |
| Civilno delo | Teža stroja, točke obremenitve, sidra, jama ali drenaža, če je potrebno | Načrt temeljev in konstrukcijska odobritev |
| Vesolje | Odtis, višina, servisne razdalje, menjava kalupa in dviganje | Odobrena postavitev celice |
| Logistika | Dimenzije zabojev, način razkladanja, vrata in pot | Načrt vrvja |
| Sprejemanje | Izdelek, material, kalup, testi, pripomočki in izračun proizvodnje | Dogovorjen protokol FAT/SAT |
Uporabi Kingglovonavodila za izbiro strojada najprej definirate del in izhod. Načrtovanje pripomočkov postane natančno šele, ko se konfiguracija opreme ujema s tem opravilom.
Pogosta vprašanja
Je povprečna poraba energije enaka priključni moči?
Ne. Povprečna poraba energije opisuje oceno obratovanja, medtem ko priključna moč vključuje nazivne električne obremenitve, ki jih je treba upoštevati pri načrtovanju napajalnega sistema.
Ali lahko dimenzioniram kompresor samo na podlagi zračnega tlaka?
Ne. Kompresor in distribucijski sistem morata zagotavljati zahtevani tlak in pretok v stroju ob sočasni zahtevi naprave.
Ali sam pretok hladilne vode določa velikost hladilnika?
Ne. Izbira hladilnika je odvisna tudi od temperature dovoda in povratka, toplotne obremenitve, okoljskih pogojev, kakovosti vode, krogotokov kalupov in pomožne opreme.
Koliko prostora naj pustim okoli stroja?
Uporabite risbo splošne ureditve projekta in omogočite vrata omar, vzdrževalni dostop, ploščadi, menjavo kalupov, odstranitev komponent, dviganje in varno premikanje upravljavca.
Kdaj naj se začne komunalno načrtovanje?
Začnite pred nakupnim naročilom, tako da je mogoče skupaj pregledati končno konfiguracijo stroja, tovarniško infrastrukturo, dostavno pot in načrt prevzema.
