Pihalni zatiči pri ekstrudijskem pihanju: funkcije in odpravljanje napak pri vratu

Kaj počne pihalni zatič pri ekstrudijskem pihanju?

Zatič za pihanje pripada napravi za pihanje. Dovaja zrak, ki razširi ujeto plast proti plesni. Pri sistemih, zasnovanih za kalibrirano končno obdelavo, sklop zatiča za pihanje deluje tudi z orodjem za vrat. Rezalni obroč, hladilni prehod ali druga zaključna funkcija je odvisna od dejanske zasnove; samo ime ne identificira dobavljenih funkcij.

Eastman opisuje metode pihanja za kalibracijo in prirezovanje navojevvodnik za ekstruzijsko pihanje kopoliestrov. To je uporaben primer razmerja med orodji. Njegove nastavitvene vrednosti, specifične za smolo, morajo ostati pri materialih in opremi, opisanih v tem priročniku.

Ugotovite funkcijo, preden določite vzrok

Zaključek steklenice vključuje funkcije z različnimi nalogami. Izvrtina za vrat, zunanji navoj in tesnilno kontaktno območje potrebujejo lastne risbe. Zapiralo lahko tesni ob podlogo ali drugo oblikovano kontaktno površino. Zabeležite dejansko razporeditev tesnjenja, preden opišete oznako kot vzrok puščanja.

Zunanji zaključek izhaja iz celotnega zaporedja orodja in oblikovanja. Če vse to dodelite pihalnemu zatiču, preskočite orodja za parjenje. Dimenzionalna pritožba mora zato identificirati lastnost, merilno metodo in orodja, ki nanjo vplivajo.

Urezni zatič in IBM-ova jedrna palica sta različni referenci

Izrezovalni zatič ali trn spada med orodja za oblikovanje taline na glavi izrezovalnika. Če zamenjate to komponento z zatičem za pihanje, lahko zahtevo za vzdrževanje pripeljete do napačnega sklopa. Uporabite risbo dela in identifikacijo sklopa namesto vzdevka delavnice.

Brizganje s pihanjem uporablja drugačno razporeditev predoblike in jedra. Ta priročnik obravnava preverjanje vratu ekstruzijskega pihanja. Za značilnosti plesni onkraj vratu,vodnik za načrtovanje kalupov za ekstrudiranjepojasnjuje širši odnos med oblikovanjem, hlajenjem in odzračevanjem.

Poiščite napako na vratu, preden zamenjate pihalnik

Ohranite neuspešno steklenico, preden prilagodite recept. Označite napako in njeno orientacijo. Identificirajte postajo in votlino, nato obdržite primerljiv sprejemljiv vzorec. Poročilo, ki pravi samo "problem z vratom", pušča odprtih več zelo različnih preiskav.

Ločite puščanje skozi steno vratu od puščanja na vmesniku steklenice in zamaška. Preverite tudi, ali se vpenjalo za preverjanje tesnosti dotika ali tesni z isto funkcijo kot končno zapiralo. Težave z vpenjalom in puščanje embalaže lahko zahtevajo drugačna popravljalna dela.

Primerjajte del v zaporednih stopnjah

Če postopek zagotavljanja kakovosti omogoča varno vzorčenje, primerjajte vrat po oblikovanju, po obrezovanju in po obdelavi na koncu. Dodajte zaprto embalažo, ko se po zapiranju pojavi napaka. Zbirajte na odobrenih vzorčevalnih mestih; dostop do premikajočega se orodja ni metoda vzorčenja.

Če se po obrezovanju prvič pojavi kontaktna sled, preglejte razporeditev rezanja in podpore, preden spremenite poravnavo pihala. Če vrat med določenim obdobjem kondicioniranja spremeni obliko, v pregled vključite termično zgodovino. Ta opažanja vodijo naslednji pregled; sami ne ugotovijo vzroka.

Uporabite vzorec, ne da bi ga spremenili v diagnozo

Ena prizadeta postaja si zasluži natančen pregled njenega orodja in poti ravnanja. Težava v več votlinah zahteva tudi pregled skupnih pogojev. Noben vzorec ne izključuje vzroka, povezanega z orodjem: več sklopov ima lahko isto zasnovo, navodila za nastavitev ali nedavno zamenjavo.

Zapišite, kaj se je spremenilo pred prvim zavrnjenim vzorcem. Uporabni vnosi vključujejo namestitev kalupa, serijo materiala ali zapirala, vzdrževalna dela in revizijo recepta. Naj bo prvotno stanje vidno v zapisu, tako da lahko poznejši premik loči opazovanje od domnevne razlage.

Ko je napaka dejansko v ohišju ali spodnjem varu, uporabiteširši vodnik za odpravljanje težav pri iztiskanju s pihanjem. Pregled vratu ne sme vključiti vsake napake posode v popravilo s pihanjem.

Štirje vzorci okvare vratu in dokazi, ki jih je treba zbrati

Uporabna tabela za odpravljanje težav pove tehniku, kaj mora pregledati, preden izbere prilagoditev. Podobne napake lahko vključujejo različne stopnje. Domnevno komponento hranite ločeno od opazovane lastnosti, dokler meritve ali nadzorovana primerjava ne potrdijo povezave.

Formozapriročnik za pihanje iz polietilena in polipropilena, revidiran aprila 2025, identificira več možnih vzrokov za puščanje zapirala. Obravnava tudi ločevanje zgornje bliskavice in ovalnost vratu kot ločena predmeta odpravljanja težav. To razlikovanje je bolj uporabno kot splošna navodila za zamenjavo pihala.

Ovalnost potrebuje merilni pogoj

Izmerite definirano funkcijo v usmeritvah, ki jih zahteva njena risba ali načrt pregleda. Ohranite čas merjenja in stanje vzorca. Primerjava tople steklenice neposredno iz stroja s kondicionirano referenco lahko prikrije, ali je razlika nastala med oblikovanjem ali poznejšim ohlajanjem.

Vrat, ki je videti ovalen, je razlog za preiskavo. To ni zadosten dokaz za predpisovanje novega položaja pihala. Preden izberete korektivni ukrep, preverite ustrezne toplotne pogoje in pogoje rokovanja poleg referenc orodja.

Površinske oznake in pritrjena bliskavica potrebujejo različne zapise

Fotografirajte partituro z vidno smerjo in lokacijo. Za poškodovano tesnilno površino določite predvideno kontaktno površino s pomočjo risb steklenice in zamaška. Za pritrjeno bliskavico ohranite odrezan rob in zabeležite komponente, ki tvorijo rezalni par. To sta različni vprašanji, tudi če se obe napaki pojavita blizu ust.

Preden naostrite ali zamenjate rezalno komponento, se prepričajte, da sestav to omogoča in da je seznanjeno orodje primerno. Popravilo enega roba brez pregleda njegove spojne komponente lahko pusti preiskavo nepopolno.

Puščanje pokrovčka pripada celotnemu paketu

Potrdite, katero zapiralo je bilo nameščeno in kako je bilo nameščeno. Vrat lahko prestane enodimenzionalni pregled, medtem ko celoten paket še vedno ne izpolnjuje svoje določene funkcije. Nasprotno pa lahko nesprejemljiv rezultat testa izhaja iz same izvedbe testa. Ponovite preverjanje z odobreno nastavitvijo, preden rezultat obravnavate kot dokaz o napaki orodja.

Za zapiranje neprekinjenih navojev,ASTM D2063/D2063M-24obravnava zadrževanje navora z uporabo opreme za ročno testiranje. Njegovo objavljeno področje uporabe zadeva navor odstranitve pod določenimi pogoji. Rezultat navora je treba zabeležiti kot ta rezultat; ne nadomešča določenega preskusa tesnjenja paketa.

Ločeno preverite poravnavo, obrabo, dovod zraka in čas

Besedna zveza "preverite udarni zatič" potrebuje načrt pregleda. Napaka položaja, poškodovana kontaktna površina in omejen dovod zraka so različne ugotovitve. Če jih združimo v eno navodilo za vzdrževanje, je težko razložiti, zakaj je bilo izbrano določeno popravilo ali sprememba nastavitev.

Usklajevanje se začne z odobrenimi referencami

Potrdite sklop pihala, orodje za vrat in reference za pritrditev glede na njihove risbe. Ugotovite, katera funkcija zagotavlja referenčno točko in kateri položaj se meri. Črta, narisana na fotografiji, ne more vzpostaviti razmerja med skritimi površinami.

Uporabite način pregleda proizvajalca stroja in postopek varnega dostopa. Primerjajte ustrezne meritve z odobrenimi omejitvami za ta sklop. Ko se orodje za montažo ali ujemanje spremeni, preglejte celoten sveženj komponent, preden domnevate, da je prejšnji položaj še vedno veljaven.

Ločite vidne sledi od izmerjene obrabe

Zabeležiti je treba vidno oznako, vendar je njen pomen odvisen od tega, kje se komponenta dotika izdelka ali orodja za parjenje. Primerjajte oznako z lokacijo napake in veljavnimi zahtevami za risanje. Sam videz površine ne določa univerzalnega praga zamenjave.

Preverite istovetnost vložkov, obročev in drugih seznanjenih komponent, če so del dizajna. Dva kosa, ki se fizično ujemata, lahko še vedno pripadata različnima revizijama. Zahteva za zamenjavo mora vključevati razmerje sestavljanja, ne le fotografije odstranjenega žebljička.

Preglejte celotno zračno pot

Uporabite odobreno diagnostiko za razlikovanje pogojev dobave, omejitev, delovanja ventila in puščanja v bližini orodja. Prikaz tlaka navzgor je eden od dokazov. Preiskava mora še ugotoviti, ali zahtevani zrak doseže proces po predvideni poti in zaporedju.

Odčitki morajo identificirati mesto meritve in stanje cikla. Ne odklopite cevi pod tlakom ali improvizirajte dostopa, da bi pridobili odčitek. Širša vprašanja o oskrbi z rastlinami spadajo kzahteve glede uporabnosti stroja; lokalni pregled orodja mora ostati sledljiv do dejanskega stroja.

Čas in hlajenje potrebujeta svojo primerjavo

Preglejte ustrezne dogodke vstavljanja, pihanja, rezanja, izpuha in izvleka. Nekatere od teh funkcij lahko uporabljajo drugačen mehanizem ali pa morda sploh ne pripadajo udarnemu zatiču. Preden predlagate prilagoditev, povežite imena dogodkov na HMI z dokumenti dejanske opreme.

Ohranite recept in ločite ukaz od potrditve, da je prišlo do dejanja. TheVodnik po nastavitvah HMI in alarmihpojasnjuje vrednost beleženja dejanskih razmer z zaporedjem dogodkov. Vključite hlajenje vratu in stanje vzorca, če sta zaradi opažene deformacije pomembna.

Nadzorovan potek dela za odpravljanje težav in preverjanje

Ločeno zapišite opazovanje in predlagani test. Opažamo, da je "po obrezovanju vidna brazda". "Rezalni obroč je treba zamenjati" je hipoteza, dokler je inšpekcija ne potrdi. Ohranjanje tega razlikovanja v zapisu naredi predajo bolj uporabno in prepreči, da bi zgodnje ugibanje postalo sprejeta razlaga.

1. Opredelite neuspešno zahtevo.Označite lokacijo, obdržite vzorec in potrdite inšpekcijsko ali testno metodo. Ugotovite, ali se pritožba nanaša na dimenzije, stanje površine, obrezovanje ali zaprto embalažo.
2. Zaklenite vzorčno identiteto na nastavitev.Zabeležite stroj, postajo, votlino, revizijo orodja in serijo materiala. Ohranite recept in identiteto zaključka, ko napaka vključuje zapiranje.
3. Preglejte pod določenimi varnimi pogoji.Pred vzdrževanjem ali stikom z orodjem uporabite odobrene postopke za dostop in izolacijo. Nadzorovano diagnostično delovanje zahteva lasten avtoriziran postopek.
4. Preizkusite najmočnejšo podprto hipotezo.Izberite pooblaščeno spremembo znotraj odobrenih omejitev. Druge pogoje, ki jih je mogoče nadzorovati, ohranite dovolj stabilne za razlago primerjave in dokumentirajte vse pogoje, ki jih ni mogoče zadržati.
5. Ponovite ustrezne preglede.Preglejte isto funkcijo in ponovite navedeni funkcionalni preizkus. Uporabite enake merilne pogoje, da primerjava ostane smiselna.
6. Zabeležite odločitev o izpustitvi.Ohranite rezultate s spremenjeno nastavitvijo. Sledite načrtu kakovosti za stalno preverjanje in ugotovite, kdo je odobril sprostitev proizvodnje.

Servisiranje prinaša nevarnosti, ki presegajo problem kakovosti.Smernice OSHA za nevarno energijoprepozna nepričakovan zagon in sprostitev shranjene energije kot resna tveganja vzdrževanja. Izolacija, specifična za stroj, mora obravnavati ustrezne vire energije. Samo ukaz za zaustavitev HMI se ne sme obravnavati kot nadomestek za zahtevani postopek izolacije.

Naredite kratek zapis, ki podpira sklep

Za primerjavo je potrebno določeno inšpekcijsko okno. Zapišite število pregledanih in število, ki ni izpolnilo istega navedenega kriterija. Ponovljene preglede istega vzorca označite ločeno, tako da jih zapis ne šteje kot dodatne steklenice.

Če je sporočena stopnja, jo definirajte kot neuspešno pregledane steklenice, deljeno z vsemi pregledanimi steklenicami v tem oknu. Med primerjavami naj bodo merilo in osnova vzorčenja dosledna. Majhen vzorec brez opaženih napak je rezultat vzorca in ne obljuba, da bo prihodnja proizvodnja brez puščanja.

Eskalirajte nerazrešen rezultat z nedotaknjenimi izvirnimi dokazi. Pošiljanje neuspelih in sprejemljivih vzorcev z identiteto orodja je uporabnejše od posredovanja samo končnega recepta. Dobavitelj ali skupina za kakovost lahko nato pregleda, kaj je bilo dejansko opaženo in kaj je vsak poskus popravka spremenil.

Vzdržujte in zamenjajte pravilen sklop pihala

Identificirajte sklop, preden naročite zamenjavo. Serijsko številko stroja, identifikacijo kalupa in revizijo risbe pihalnega zatiča hranite skupaj. Vključite ustrezen vložek za vrat in rezalne komponente, kjer je to primerno. Skupno ime komponente ali podoben zunanji premer ne zagotavljata zamenljivosti.

Čiščenje, predelava in zamenjava zahtevajo različne odločitve. Uporabite odobrena navodila za vzdrževanje in omejitve sprejemljivosti. Obnova površine, ostrenje ali premazovanje lahko spremenijo funkcionalni vmesnik, zato pridobite ustrezno odobritev proizvajalca, namesto da vsako vidno oznako obravnavate kot navodilo za popravilo.

Po namestitvi ponovite preverjanja, ki jih zahteva dejansko delo. Potrdite ustrezne dimenzije vratu in območje tesnjenja, nato preverite navedeno zapiranje in funkcionalni preizkus. Shranite dobljeno revizijo nastavitev z zapisom pregleda. Thekontrolni seznam preventivnega vzdrževanjapostavi te zapise znotraj širšega strojno specifičnega načrta.

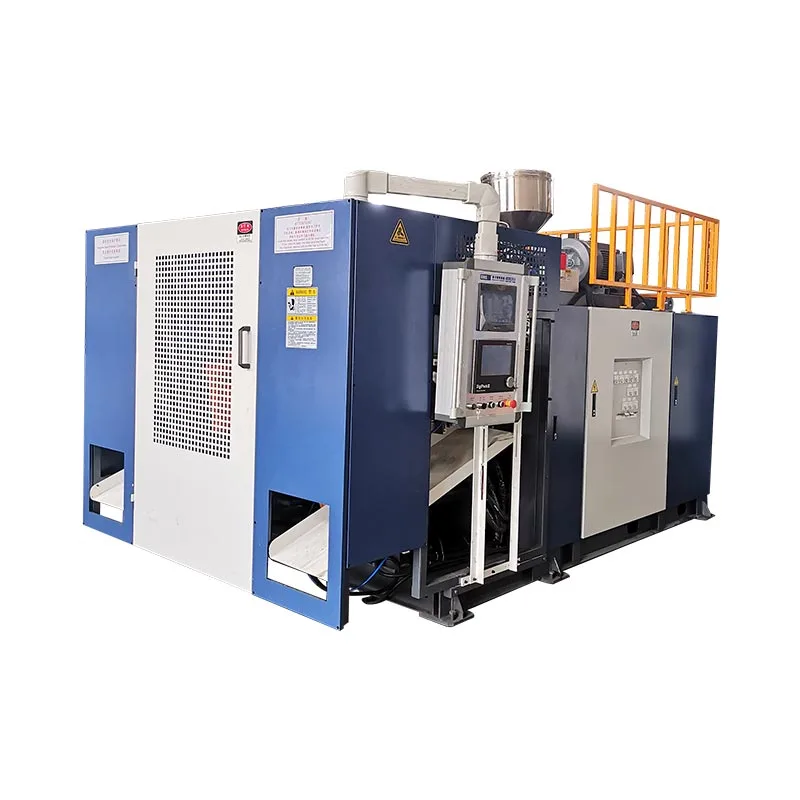

Dve referenci stroja za steklenice Kinggle

KGB5L in KGB5D zagotavljata ustrezne primere strojev za neprekinjeno ekstrudiranje steklenic. Njihove objavljene postavitve postaj pomagajo organizirati inšpekcijske zapise: ohranjajo identiteto postaje in, kjer je primerno, identiteto glave in votline. Katalog ne označuje univerzalne pihalne igle za vsako steklenico, proizvedeno na obeh platformah.

Viri: povezani strani izdelkov KGB5L in KGB5D. Zmogljivost taljenja je objavljeno polje pretoka materiala, ne sprejeta stopnja steklenice ali rezultat kakovosti grla.

Uporabite te številke za identifikacijo platforme in oblikovanje razprave o proizvodnji. Izbira pihalnega zatiča je še vedno odvisna od zaključka steklenice, kalupa, namestitve in dejanske razporeditve pihanja. Premer vrezovalnega zatiča, naveden v specifikaciji vrezovalne glave, ni nadomestilo za risbo izrezovalnega zatiča.

Za projekt novega stroja zagotovite risbe steklenice in zapirala, preden odobrite obseg orodja. Za obstoječo namestitev dodajte identifikacijo trenutnega sklopa in dokazila o pregledu. ThePriročnik za izbiro stroja za steklenice HDPEpokriva širšo proizvodno specifikacijo.

Pogosta vprašanja o zatičih in okvarah vratu
