Tri glavnevrste strojev za pihanjeso ekstruzijsko pihanje (EBM), brizganje pihanje (IBM) in brizganje raztegljivo pihanje (ISBM). EBM pokriva najširši razpon — od majhnih steklenic do 2000-litrskih rezervoarjev — in se deli na kontinuirane stroje za majhne dele in akumulatorske stroje za velike. IBM izdeluje majhne steklenice z natančnim vratom. ISBM izdeluje prozorne PET plastenke. Vaš izdelek odloča o vrsti. Poiščite ga v spodnji tabeli.
Vsak votel plastični izdelek prihaja iz ene od treh družin strojev. Izberite pravega in vaša linija bo ostala vitka leta. Izberite napačno in nobena nastavitev vas ne bo rešila.
Kupci pogosto pridejo do nas po tednih zmedenega raziskovanja. Večina člankov navaja tri vrste, vsako opisuje v dveh stavkih in se ustavi. Nihče ne pojasni podtipov - in za velike zabojnike je podtip prava odločitev.
Ta vodnik to popravlja. Izdelujemo stroje za ekstruzijsko pihanje, zato to družino poznamo od znotraj. Za drugi dve vrsti vam povemo, kaj delata dobro in kdaj iskati drugje – tudi stran od nas.
Tri glavne vrste na prvi pogled
| EBM | IBM | ISBM | |
|---|---|---|---|
| Kako deluje | Ekstrudira cev (parison), jo napihne v kalup | Vbrizga predobliko, nato jo razpihne | Vbrizga predobliko PET, jo raztegne in piha |
| Razpon velikosti | Najširše — majhne steklenice do 2000 L rezervoarjev | Majhna - običajno pod 1 L | Majhne do srednje velike – steklenice za vodo in pijačo |
| Moč podpisa | Veliki deli, ročaji, večplastne stene | Natančni vratovi, brez odpadkov | Prozorne, močne, lahke PET plastenke |
| Tipični materiali | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | PET |
| Tipični izdelki | Kante, bobni, rezervoarji IBC, rezervoarji za gorivo, igrače | Stekleničke za tablete, kozmetični kozarci, kapalke | Steklenice za vodo, soda, sok, jedilno olje |
Ekstruzijsko pihanje (EBM)
Stroj za ekstruzijsko pihanje tali plastiko, jo potisne skozi matrico kot votlo cev, imenovano parison, nato zapre kalup okoli cevi in jo napihne z zrakom. Plastika prevzame obliko kalupa, se ohladi in izvrže.
EBM pokriva več izdelkov kot drugi dve vrsti skupaj. Obvladuje ročaje (vgrajene v posode za vrč), večplastne stene in velikosti, ki jih noben drug postopek ne doseže. Prav tako uporablja najcenejše orodje od treh za primerljive dele.
Družina se razdeli na dve veji in ta delitev je pomembnejša, kot se večina kupcev zaveda. Poglobljeno smo jih primerjali v našemakumulator proti neprekinjenemu vodilu— tukaj je kratka različica.
Stroji za kontinuirno ekstruzijo
Neprekinjeni stroji neprekinjeno iztiskajo parison, kalupi pa se premikajo, da ga ujamejo. Odlični so pri majhnih posodah v velikih prostorninah — plastenkah, dnevnih kemičnih embalažah, kanistrih do približno 15 litrov.
V naši ponudbi obstajata dve različici. Kalupni stroji obdelujejo 2–15 L z vpenjanjem od 40 do 165 kN. Stroji z ukrivljenimi rokami dodajo hitrost in 1–6-plastno koekstruzijo za 5–30 L dele. Brskajte poneprekinjen obseg strojaza celotno postavo.
Akumulatorski (shranjevalni) stroji
Akumulatorski stroji zberejo polno količino taline v zalogovniku, nato pa jo v enem hitrem udarcu sprožijo. Ta hitrost tvori veliko plast, preden jo gravitacija raztegne in stanjša. Veliki deli nimajo druge poti.

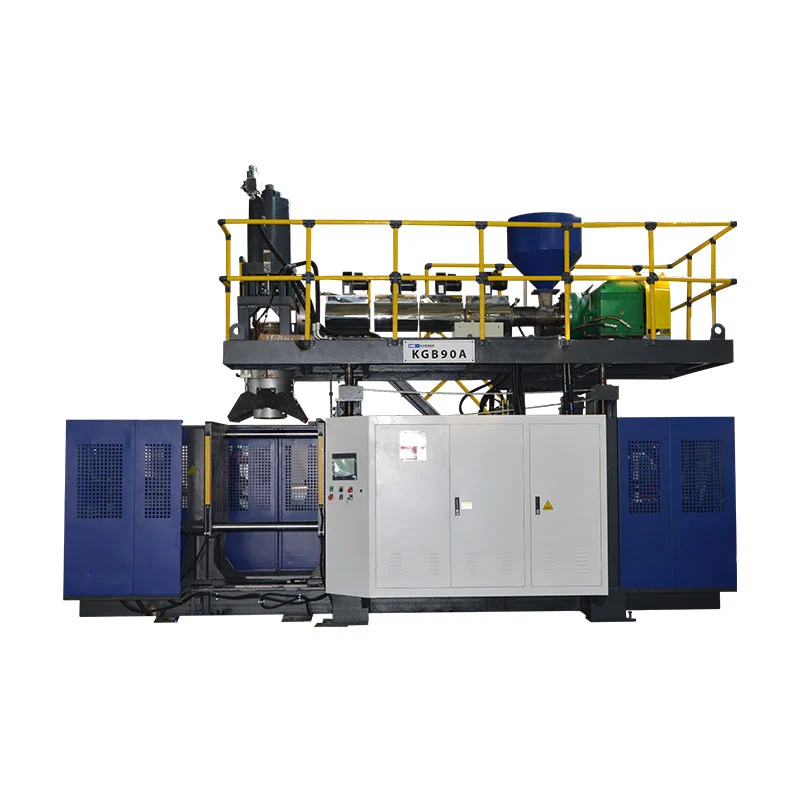

Realne številke kažejo obseg. NašKGB80Aizdeluje 30 L sode z 215 kN vpenjanja in 5 L akumulatorjem. TrivaljnikKGS1000L-IBCizdeluje 1000 L IBC cisterne s 1000 kN vpenjanjem in dvojnimi 100 mm vijaki. Theobseg akumulatorjadosega 2000 L posode in 1800 kN.
Brizganje s pihanjem (IBM)
Stroj za brizgalno pihanje deluje v dveh korakih na enem stroju. Najprej z brizganjem oblikuje trdno predobliko s končnim vratom. Nato vročo predobliko prenese v pihalno postajo in napihne telo.
Izplačilo je natančnost. Vrat je brizgan, tako da navoji in tesnilne površine dosežejo točne dimenzije ob vsakem posnetku. IBM prav tako ne proizvaja odpadkov, saj se nič ne obrezuje.
Kompromis je velikost. IBM ustreza majhnim posodam, običajno pod enim litrom - stekleničke za tabletke, kozmetični kozarci, stekleničke s kapalko. Za vse, kar ima ročaj ali resnično glasnost, prevzame EBM. Kinggle se osredotoča na EBM; če je vaš izdelek 100 ml farmacevtska steklenička, vam IBM-ov specialist bolje služi, in to bomo rekli.
Brizganje z raztegljivim pihanjem (ISBM)
Stroj za brizganje raztegljivega pihanja izdeluje prozorne PET plastenke, iz katerih pijete. Segreje PET predobliko, jo raztegne po dolžini s palico in jo hkrati piha navzven. Ta dvosmerni razteg poravna polimerne verige.
Poravnava je čarovnija. PET-u daje čistost, podobno steklu, njegovo moč in majhno težo – steklenica sode preživi karbonizacijo pod pritiskom pri nekaj desetih gramih.
ISBM deluje v dveh nastavitvah. Enostopenjski stroji oblikujejo in pihajo predoblikovanec v enem stroju, kar ustreza manjšim serijam in oblikam po meri. Dvostopenjske linije kupujejo ali oblikujejo predoblike ločeno in jih pihajo pri visoki hitrosti — standard za množično proizvodnjo pijač. Delo s pijačami PET živi tukaj, ne v EBM.
Kateri tip stroja izdeluje vaš izdelek?
Bralci pridejo z izdelkom, ne s postopkom. Torej obrnite mizo. Na levi poiščite svoj izdelek in na desni preberite vrsto stroja.
| Vaš izdelek | Vrsta stroja | zakaj |
|---|---|---|
| PET steklenica za vodo / soda | ISBM | Raztegljivost daje PET jasnost in moč |
| Steklenička za tablete, kozmetični kozarec | IBM | Točni vratovi, brez ostankov okraskov |
| Steklenička za detergent/šampon | EBM — neprekinjeno | Hitri cikli, ročaji, barve, vidne črte |
| Kanta (1–15 L) | EBM — neprekinjeno | Vgrajeni ročaji, visoka zmogljivost |
| Kemični sod (30–250 L) | EBM - akumulator | Heavy parison potrebuje shranjen strel |
| Rezervoar IBC (1000 L) | EBM - akumulator, 3-valjni | Edina pot do tako velikega župnišča |
| Avtomobilski rezervoar za gorivo | EBM - akumulator, večplastni | Šestslojna stena blokira hlape goriva |
| Cisterna za vodo, kajak, cestna zapora | EBM - akumulator | Oglejte si našepihanje proti rotacijskemu oblikovanjuprimerjava |
Gorvodno od vsega tega je še ena vilica. Če bi lahko bil vaš del trden namesto votel, preberite našepihanje proti brizganjunajprej vodnik.
Premisleki pri nakupu glede na vrsto
Vrsta stroja določa obliko vaše naložbe, ne le procesa. Vodje nabave morajo pretehtati štiri dejavnike, preden od katerega koli proizvajalca strojev za pihanje zahtevajo ponudbo.
Struktura cene.Znotraj EBM so cenovne lestvice z velikostjo posode, vpenjalno silo, številom postaj in številom plasti. Stroj za steklenice in linija IBC se razlikujeta za red velikosti. Noben pošten dobavitelj ne navede cene, preden vidi vaš del - cena je odvisna od modela stroja in proizvodnih zahtev.
Poraba energije.Energijske tehtnice z velikostjo stroja. Naš katalog navaja realna povprečja: 12–18 kW pri 2 L stroju, 27–37 kW pri 30 L KGB80A, 110–150 kW pri liniji IBC. Vprašajte vsakega dobavitelja za isto številko, nato primerjajte energijo na končni del, ne na uro.
Dobavni rok in poprodaja.Izdelava velikih strojev po meri traja dlje kot standardnih strojev za steklenice. Vprašajte, kdo namesti stroj, kdo usposablja vaše operaterje in kako hitro se rezervni deli pošiljajo v vašo državo. Stroj brez podpore je bodoča težava z imensko tablico.
Globina dobavitelja.Vprašajte, koliko inženirjev zaposluje proizvajalec in katere blagovne znamke komponent sedijo v stroju. Kinggle gradi s krmilniki Mitsubishi PLC, servo krmiljenjem MOOG ter elektriko OMRON in Schneider in jih javno navaja. Dobavitelj, ki skriva sestavni list, ima razlog.
Tri napake, ki jih naredijo prvi kupci
Izbira vrste po ceni namesto po izdelku.Cenejši stroj napačne vrste ne naredi nič prodajnih delov. Najprej zaklenite vrsto. Drugič po dogovoru za ceno.
Ignoriranje podtipa EBM."Stroj za iztiskanje" ni specifikacija. Kontinuirni stroj ne more oblikovati 60 L soda, prevelik akumulator pa troši energijo na plastenke. Našvodnik za izbiro v petih korakihhodi po matematiki velikosti.
Preskoči pogovor o napaki.Vsaka vrsta odpove na svoj način, specifikacija stroja pa določi, kako pogosto. Premajhno vpenjanje prinese blisk na vsakem posnetku. Pred podpisom preberite naš vodnik za odpravljanje napak in se pri dobavitelju pozanimajte o tem, kako stroj prepreči vsako okvaro.
Pogosta vprašanja
Katere so glavne vrste strojev za pihanje?
Tri glavne vrste strojev za pihanje so ekstruzijsko pihanje (EBM), brizganje s pihanjem (IBM) in brizganje z raztegljivim pihanjem (ISBM). EBM pokriva najširšo paleto izdelkov in se deli na neprekinjene stroje za majhne posode in akumulatorske stroje za velike dele, kot so sodi in rezervoarji IBC. IBM izdeluje majhne steklenice z natančnim vratom. ISBM izdeluje prozorne PET plastenke.
Kakšna je razlika med ekstrudiranjem in brizganjem s pihanjem?
Ekstruzijsko pihanje oblikuje votlo cev iz staljene plastike, nato pa jo napihne v kalup. Injekcijsko pihanje najprej z brizganjem oblikuje trdno predobliko s končnim vratom, nato pa predoblikovano piha v končno obliko. EBM obravnava najširši obseg velikosti, od plastenk do 2000-litrskih rezervoarjev. IBM ustreza majhnim steklenicam, ki potrebujejo natančne dimenzije vratu, kot so farmacevtske posode.
Kateri tip stroja za pihanje je najboljši za velike posode, kot so sodi in rezervoarji IBC?
Stroji za ekstruzijsko pihanje z akumulatorjem (shranjevalno glavo) izdelujejo velike posode. Akumulator shrani polno količino taline in jo nato hitro sproži — preden se težka plast raztegne in stanjša pod lastno težo. Ponudba akumulatorjev Kinggle sega od 20-litrskih strojev do trivaljnih sistemov za 1000-litrske rezervoarje IBC in 2000-litrske posode.
Kakšna vrsta stroja za pihanje izdeluje PET plastenke za vodo?
Stroji za brizganje raztegljivega pihanja (ISBM) izdelujejo prozorne PET plastenke za vodo in pijačo. Postopek med pihanjem raztegne segreto predobliko po dolžini, kar poravna polimer in daje PET-u čistost in trdnost. Dvostopenjski ISBM, kjer se predoblike oblikujejo ločeno in kasneje vpihajo, prevladuje v proizvodnji velikih količin pijač.
Koliko stane stroj za pihanje?
Cena je odvisna od vrste stroja in specifikacije. Znotraj ekstruzijskega pihanja, cenovne lestvice z velikostjo posode, vpenjalno silo, številom postaj, številom plasti in avtomatizacijo okoli stroja. Stroj za majhne steklenice in 1000-litrska linija IBC se razlikujeta za red velikosti. Najhitrejša pot do realne številke je določena ponudba, ki temelji na prostornini vašega dela, materialu, debelini stene in ciljni proizvodnji.
Poznate svoj izdelek, niste prepričani o stroju?
Če ocenjujete stroj za pihanje za svojo proizvodno linijo, vam lahko naša ekipa inženirjev pomaga potrditi pravo vrsto in konfiguracijo glede na velikost vašega izdelka, material in proizvodne cilje. Pošljite podrobnosti o delu in odgovorili vam bomo z določenim priporočilom — vključno s pošteno napotnico, če vaš izdelek sodi na stroj, ki ga ne izdelujemo. Izdeluje stroje za ekstruzijsko pihanje od leta 2002, s 15 inženirji v ekipi.
Vprašajte, kateri stroj ustreza vašemu izdelku →Tri vrste, eno pravilo: izdelek izbere stroj. PET plastenke gredo v ISBM. Natančni majhni vratovi gredo v IBM. Vse drugo – od plastenk šampona do 2000-litrskih rezervoarjev – spada v ekstruzijsko pihanje, razdeljeno medneprekinjenoinakumulatorstroji. Poiščite svoj izdelek v iskalni tabeli in nato določite velikost naprave zvodnik za izbiro.
